Der Lamellenrost wird hauptsächlich in der Architektur verwendet. Von Architekten wegen seiner einfachen Nutzung und des Designs geschätzt, ist der Lamellenrost zum wesentlichen Element bei der Fassadengestaltung geworden.
Er kommt im Neu- und Altbau zum Einsatz und verleiht Gebäuden ein ästhetisches Aussehen. Durch die im Allgemeinen 45° schrägen Lamellen, bietet der Lamellenrost einen exzellenten Sonnenschutz und durch die Luftzirkulation wird ein thermischer Komfort gewährleistet. Er kommt auch in der Industrie zum Einsatz. Die eingeschränkte Durchsicht verringert das Höhengefühl.
Der Lamellenrost von GEI wird gemäß einer genauen Arbeitsvorschrift hergestellt. Die Abmessungen der Tragstäbe (TS) spielen eine große Rolle, da sie die Kapazität der Lastaufnahme bestimmen.
- 100 x 30 – 60 x 30 – 30 x 30.
- Weitere Ausführungen auf Anfrage.
Die Befestigungen für die Stahlroste bestehen aus verzinktem Stahl und aus Edelstahl für die Roste aus Edelstahl oder Aluminium. In manchen Fällen können die Roste an der Struktur auch mit angeschweißten Platten befestigt werden.
Tragstäbe | 25 | 30 | 35 | 40 | 50 | 60 |
Füllstäbe 45° schräg | 35 | 40 | 50 | 55 | 70 | 85 |
Mit Einfassung
Ohne Einfassung
Herstellungsprinzip
Der Lamellenrost von GEI entsteht durch die Montage der Querstäben, die in einem Winkel von 45° in die Tragstäbe eingefügt werden (andere Neigungswinkel auf Anfrage). Die Einfassung kann anschließend mit einem Flach-Profil erfolgen, das senkrecht an den Tragstäben angeschweißt wird. Der Lamellenrost kann gemäß der geltenden Norm EN ISO 1461 feuerverzinkt werden. Der Lamellenrost von GEI wird im Allgemeinem aus Stahl S235JR gemäß der Norm EN 10025 hergestellt, um eine gleichbleibend hohe Qualität zu gewährleisten.
Herstellung nach Maß
Herstellung nach Maß, entsprechend den vom Kunden gewünschten Abmessungen und/oder erstellten Plänen.
Unsere Techniker der firmeneigenen Entwicklungsabteilung stehen zu Ihrer Verfügung, um Ihre technischen Anfragen und Verlegepläne zu bearbeiten und Sie gemeinsam mit unserer Vertriebsabteilung zu beraten.
- Sonnenschutz
- Dekoration
- Ventilation
- Schalldämmung
- Böden
- Dachlaufstege
Masche
Zwischenraum zwischen Tragstäben (TS) und Füllstäben (FS). Die so entstandene Masche hat zwei Eigenschaften: die Maschenweite und die Maschenteilung.
- Maschenweite: freier Raum zwischen den TS und FS
- Maschenteilung: das Maß von Achse zu Achse der TS bzw. FS
Zusammensetzung | Maschenbezeichnung
Die Zusammensetzung der Masche wird durch zwei Werte bestimmt (in mm), der erste entspricht dem Abstand zwischen der Achse der Tragstäbe und der zweite, dem der Füllstäbe (Bsp.: 33,33 x 33,33 ; 33,33 x 11,11 ; 55,55 x 55,55 ; usw.).
Der Einfachheit halber wird häufiger der Begriff „Maschenbezeichnung“ verwendet (Bsp.: 30 x 30 ; 30 x 10 ; 50 x 50 ; usw.).

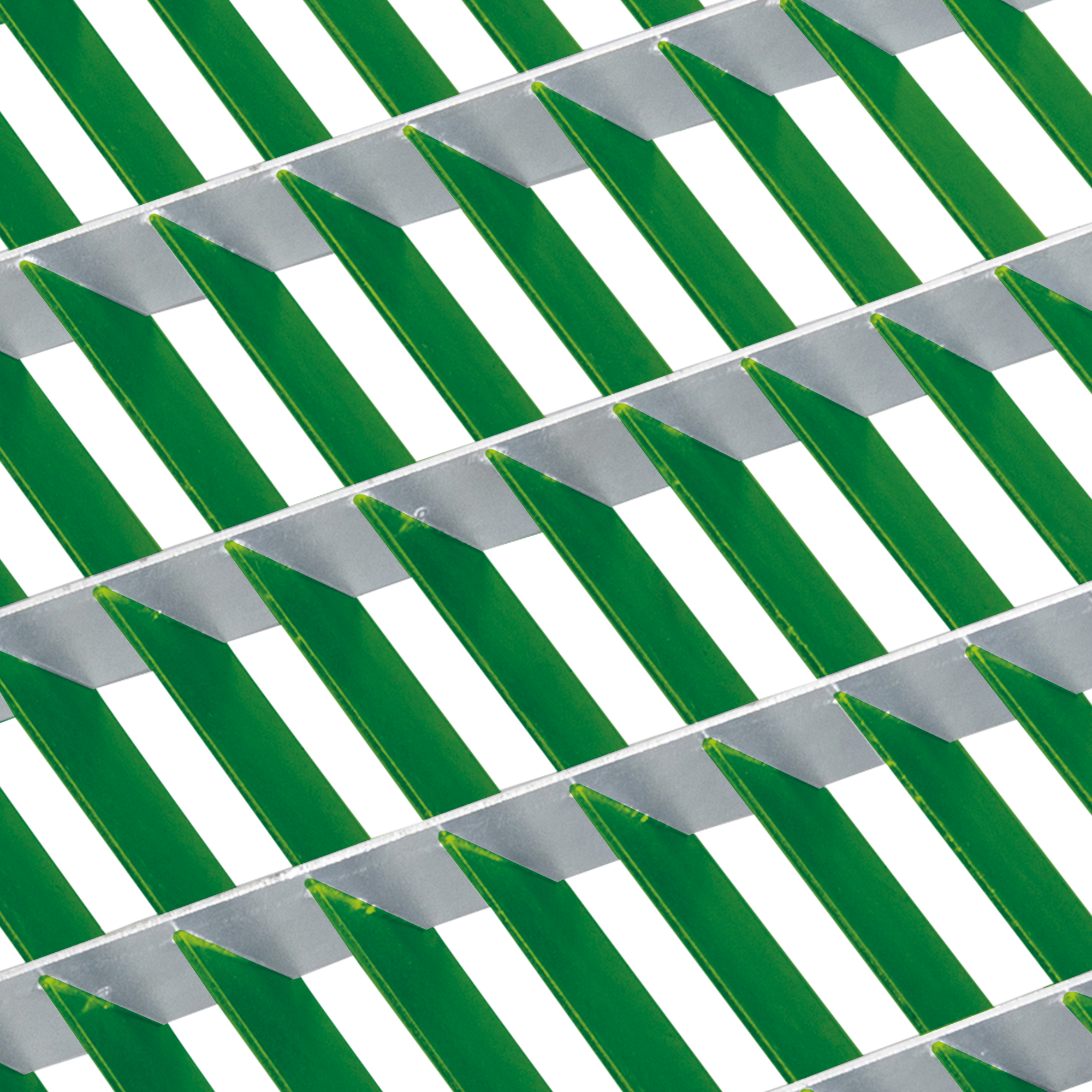

Tragstäbe (TS)
Flacheisen, welche die Last aufnehmen, zueinander parallel angeordnet und rechtwinklig zu den Füllstäben und Stützen.
Füllstäbe (FS)

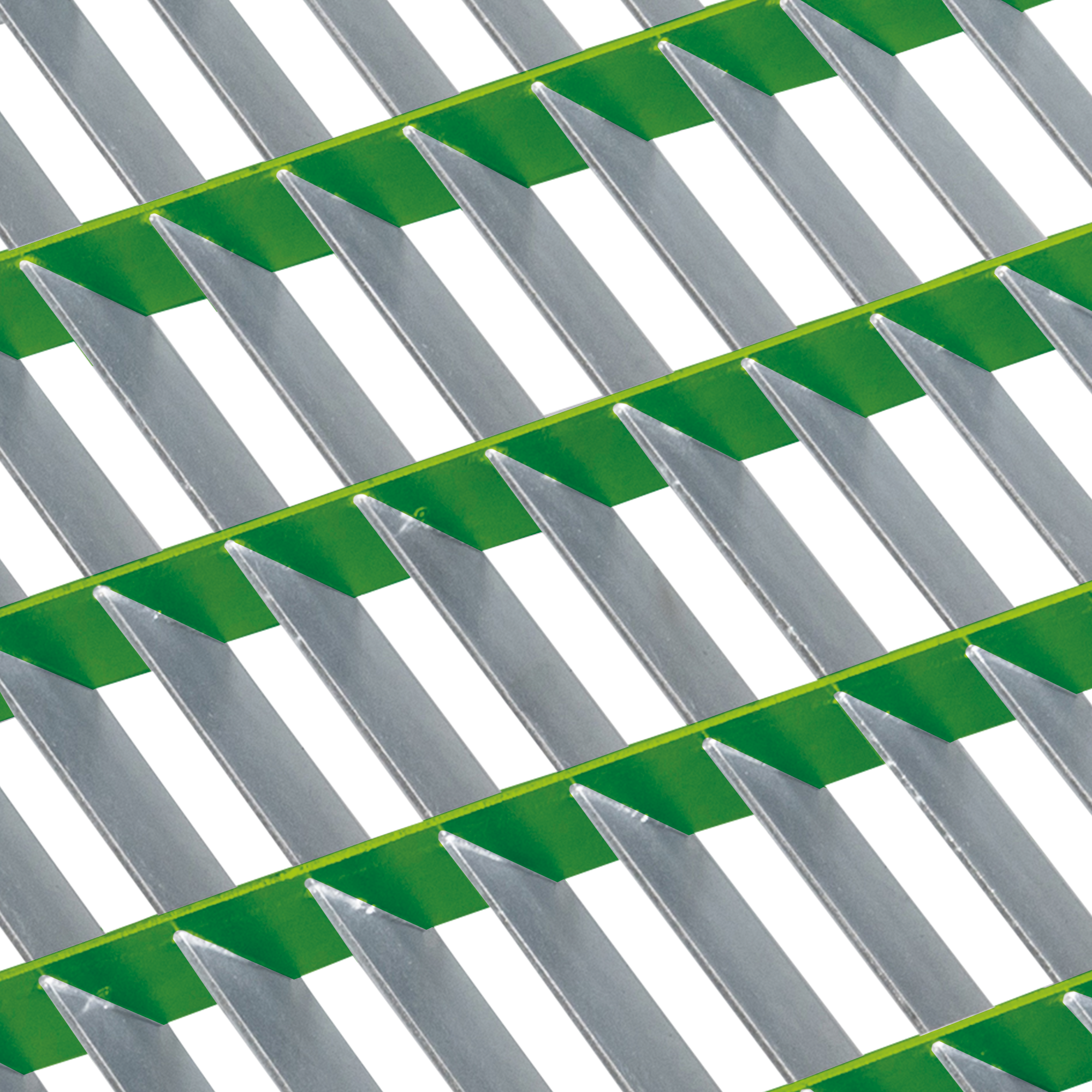

Die Füllstäbe werden im 45°-Winkel in die Tragstangen eingesetzt (kontaktieren Sie uns für andere Neigungsgrade) und werden durch Pressen mit den Tragestäben verbunden.
Anordnung der TS und FS
Sie wird durch zwei Werte (in mm) bestimmt, der erste entspricht ihrer Höhe und der zweite ihrer Stärke. Beispiele der Anordnung: 30 / 2 ; 30 / 3 ; 40 / 3 ; …
Stützweite (TTragstabrichtung)
Abstand zwischen den Auflagern auf den die Enden der Füllstäben liegen.

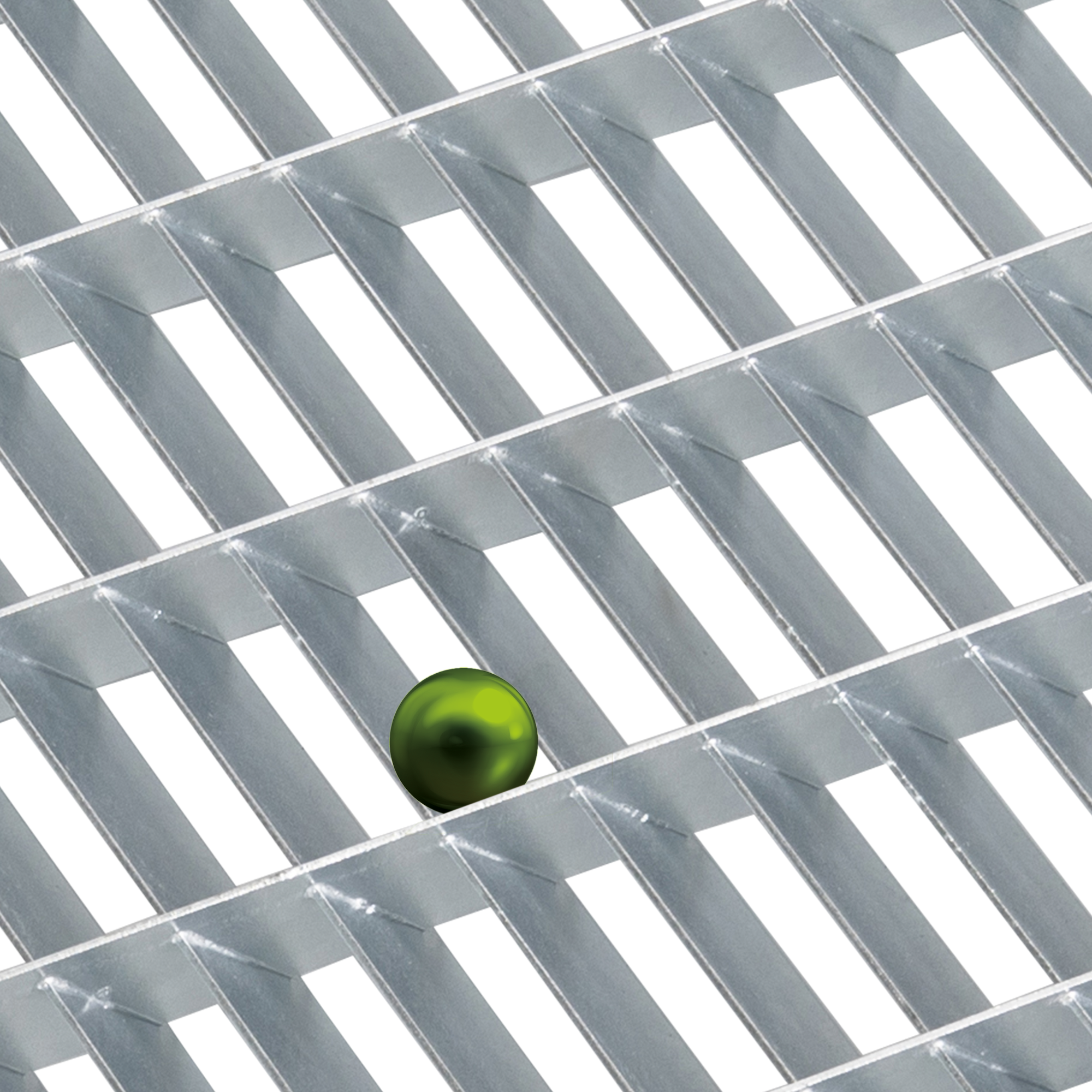

Dichtheit – Sicherheitsmasche
Die Sicherheitsmasche entspricht folgenden Maschenformen: 30 x 19 ; 19 x 30 ; 19 x 19 ; usw. Sie ist besonders für den Industriebereich gefragt (Norm DIN EN ISO 14122) und für eine Kugel von 20 mm Durchmesser undurchlässig.

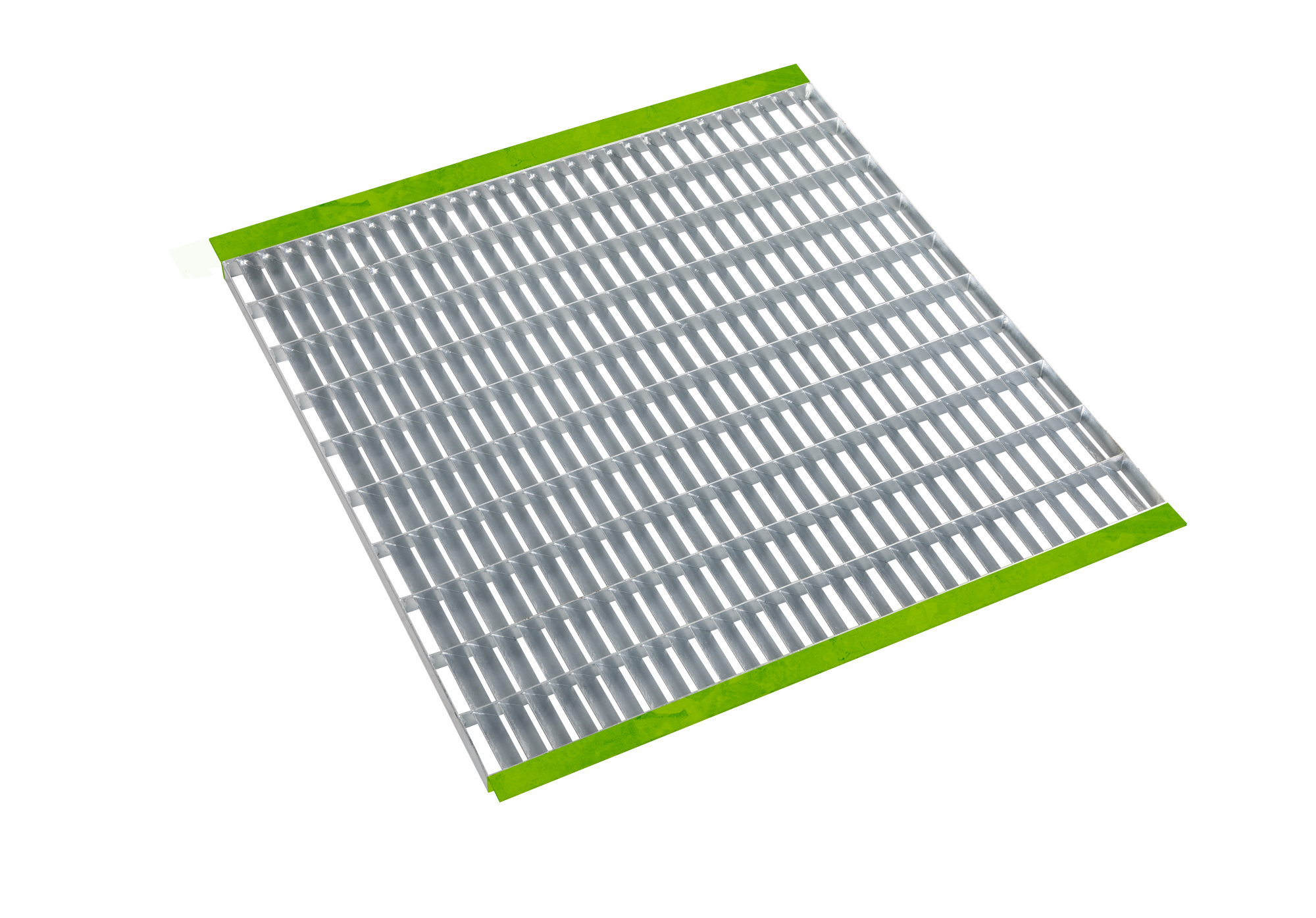

Winkelauflage
Aufgeschweißt auf die Enden der Gitterroste für bestimmte Anwendungen (Bsp.: Regale, Abflussrinnen).
Stahl
Edelstahl
Aluminium

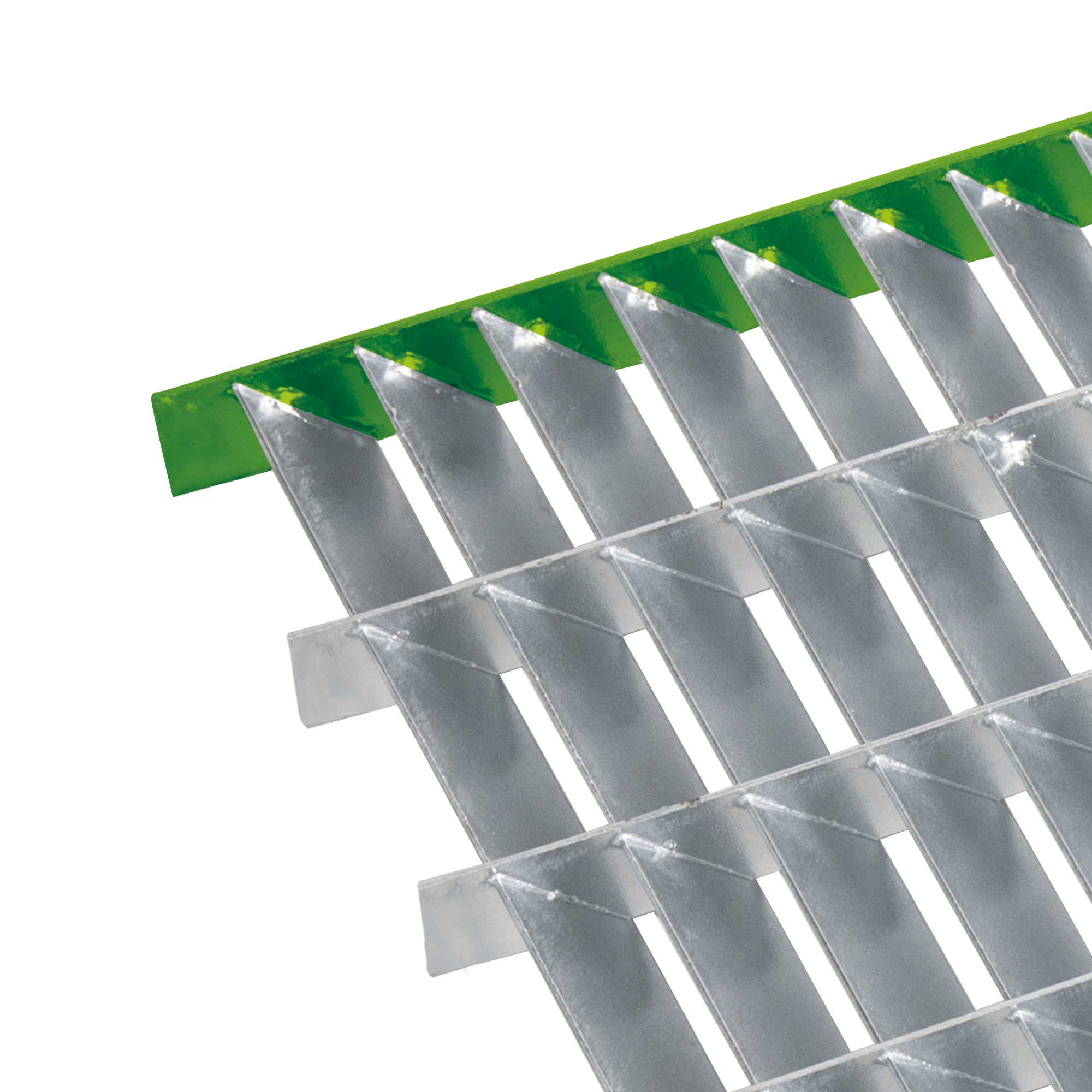

Flach-Profil Umrandung
Profile, die den äußeren Rahmen der Platten bilden.

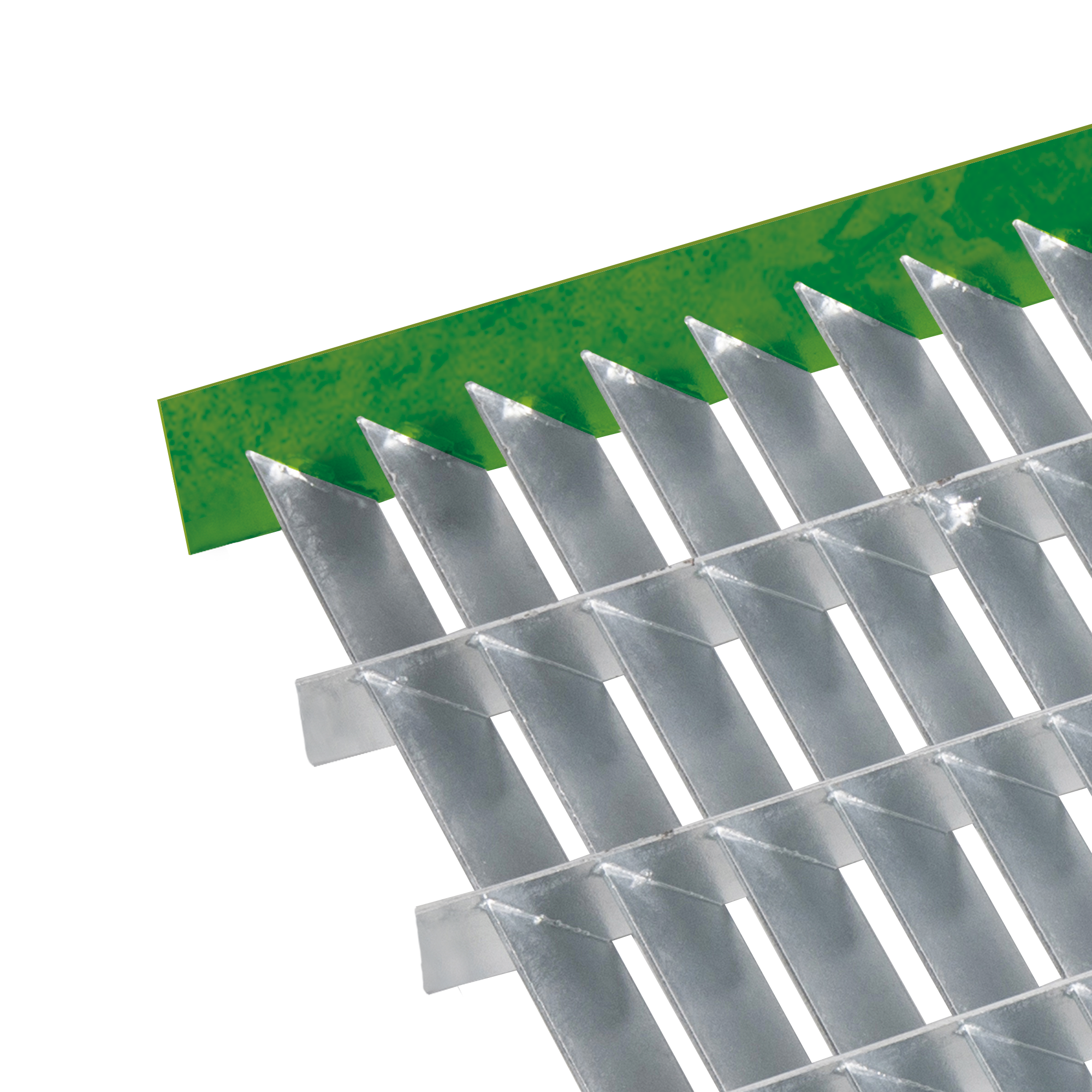

Fußleiste
Auf die Außenseiten der Gitterroste aufgeschweißte Flacheisen. Je nach Anwendung wird dieses Bauteil Fußleiste oder Aufstelzung genannt.

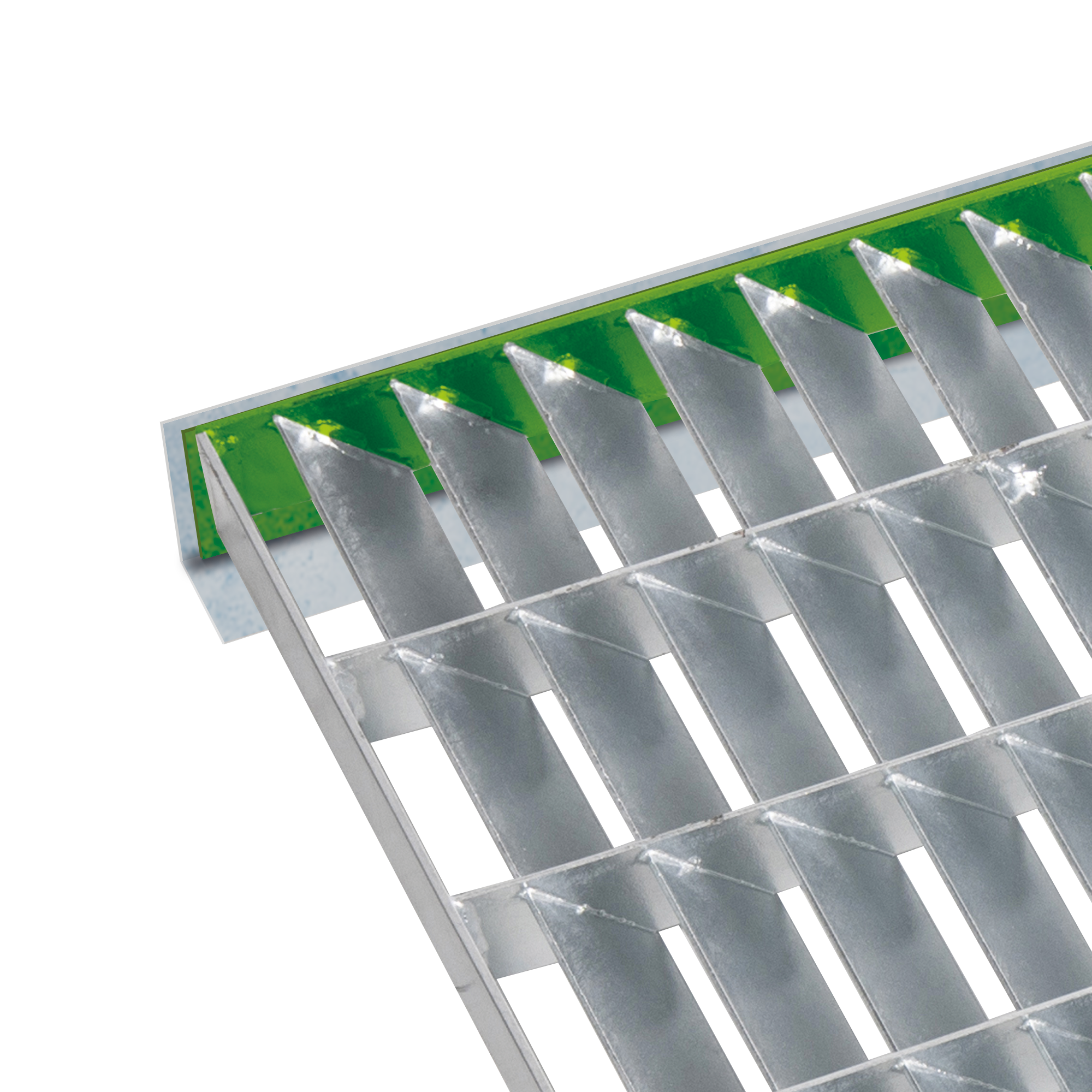

Aufstelzung
Auf die Außenseiten der Gitterroste aufgeschweißte Flacheisen. Je nach Anwendung wird dieses Bauteil Fußleiste oder Aufstelzung genannt.
Speziell geltende Normen
ISO 14122 : Ortsfeste Zugänge zu maschinellen Anlagen
ISO 14122-2 : Arbeitsbühnen und Laufstege
ISO 14122-3 : Treppen, Treppenleitern und Geländer
RAL-GZ 638 : Güte- und Prüfbestimmungen für Gitterroste
RAL-GZ 639 : Güte- und Prüfbestimmungen für Blechprofilroste
EN ISO 1461 : Wichtigstes Regelwerk zum Feuerverzinken (Stückverzinken)
P98-350 : Einbeziehung von Körperbehinderten
EN 10025 : Stahlsorten
