Pressroste
Der Pressrost von GEI entsteht durch das Einpressen von Füllstäben, ein kaltgewalzter Flachstahl, in vorher entsprechend eingekerbte Tragstäbe. Er wird im Allgemeinen aus Stahl S235JR gemäß der Norm EN 10025 hergestellt, um eine gleichbleibend hohe Qualität zu garantieren.
Herstellungstoleranz gemäß der Norm RAL-GZ 638. Er ist für eine intensive industrielle oder öffentliche Nutzung genauso geeignet wie für die Verwendung in der Architektur. Der Gitterrost von GEI kann sowohl als industrieller Bodenbelag, für Treppenstufen als auch als Sicht- oder Sonnenschutz zum ausfüllen von Geländern verwendet.
- Die Maschenteilung ist der lichte Abstand zwischen Trag- bzw. Querstab. Sie wird gemäß den einzuhaltenden Normen und Lasten festgelegt und von unserem technischen Büro für die statische Berechnung verwendet.
- Bei einer Stärke der Tragstäbe von 2 bis 3 mm beträgt die Maschenweite der Tragstäbe und Füllstäbe in der Regel ein Vielfaches von 11,11.
- Bei einer Stärke der Tragstäbe von 4 bis 5 mm, beträgt die Maschenteilung der Tragstäbe in der Regel ein Vielfaches von 18 und bei den Füllstäbe ein Vielfaches von 17.
- Weitere Ausführungen auf Anfrage.
- Standardhöhe: 20 bis 150 mm.
- Standardstärke: 2 bis 8 mm.
- Weitere Ausführungen auf Anfrage.
- Standardhöhe: 10 mm.
- Standardstärke: 2 mm.
- Weitere Ausführungen auf Anfrage.
- Maximale Länge der TS: 4000 mm.
- Maximale Länge der FS: 2000 mm.
- Stahl S235JR gemäß der Norm EN 10025.
- Edelstahl 304 (1.4301).
- Edelstahl 316 Ti (1.4571).
- Aluminium AlMg3.
- Corten.
- Verzinkung gemäß der Norm EN ISO 1461.
- Lackierung: RAL-Standard.
- Weitere Ausführungen auf Anfrage.
- Umrandung mit Flach- oder T-Profil.
- Einfache oder doppelte Rutschhemmung auf Anfrage.
- Halbmond- oder sägezahnförmiger Rutschhemmung auf Wunsch.
- Herstellung nach Maß, entsprechend den vom Kunden gewünschten Abmessungen und/oder erstellten Plänen.
- Rohe oder verzinkte Matten, Halbmatten, Platten und Treppenstufen ab Lager verfügbar, die problemlos vor Ort angepasst werden können.
Der Pressrost von GEI entsteht durch das Einpressen von Füllstäben in vorher entsprechend eingekerbte Tragstäbe. Seine Umrandung erfolgt anschließend mit einem angeschweißten Flach- oder T-Profil. Der Rost kann gemäß der geltenden Norm EN ISO 1461 feuerverzinkt werden. Bei rutschigen Oberflächen können die Pressroste auch als rutschhemmende Version hergestellt werden. Die Oberfläche der Tragstäbe und/oder der Füllstäbe wird dann ausgezackt. Der Pressrost von GEI wird im Allgemeinem aus Stahl S235JR gemäß der Norm EN 10025 hergestellt, um eine gleichbleibend hohe Qualität zu garantieren. Herstellungstoleranz gemäß der Norm RAL-GZ 638.
Anordnen der Trag- und Füllstäbe
Pressen
Anbringen der Umrandung
- Kraftwerke (Wärme, Wasser, Atom und Sonne)
- Chemische- und petrochemische Industrie
- Automobil- und Stahlindustrie
- Schiffsbau
- Zementindustrie
- Umbauten und Metallkonstruktionen
- Zäune und Geländerfüllungen
- Fluchttreppen
- Eisenbahn- und Transportwesen
- Rinnen und Belüftungssysteme
- Schwerlastaufnahme
- Dekoration
- Sonnenschutz
- Fassadenverkleidung
- Hängedecken
- Geländer
- Straßenmobiliar
- Brücken
- Sportanlagen
- Metallkonstruktionen
Masche
Zwischenraum zwischen Tragstäben (TS) und Füllstäben (FS). Die so entstandene Masche hat zwei Eigenschaften: die Maschenweite und die Maschenteilung.
- Maschenweite: freier Raum zwischen den TS und FS
- Maschenteilung: das Maß von Achse zu Achse der TS bzw. FS
Zusammensetzung | Maschenbezeichnung
Die Zusammensetzung der Masche wird durch zwei Werte bestimmt (in mm), der erste entspricht dem Abstand zwischen der Achse der Tragstäbe und der zweite, dem der Füllstäbe (Bsp.: 33,33 x 33,33 ; 33,33 x 11,11 ; 55,55 x 55,55 ; usw.).
Der Einfachheit halber wird häufiger der Begriff „Maschenbezeichnung“ verwendet (Bsp.: 30 x 30 ; 30 x 10 ; 50 x 50 ; usw.).

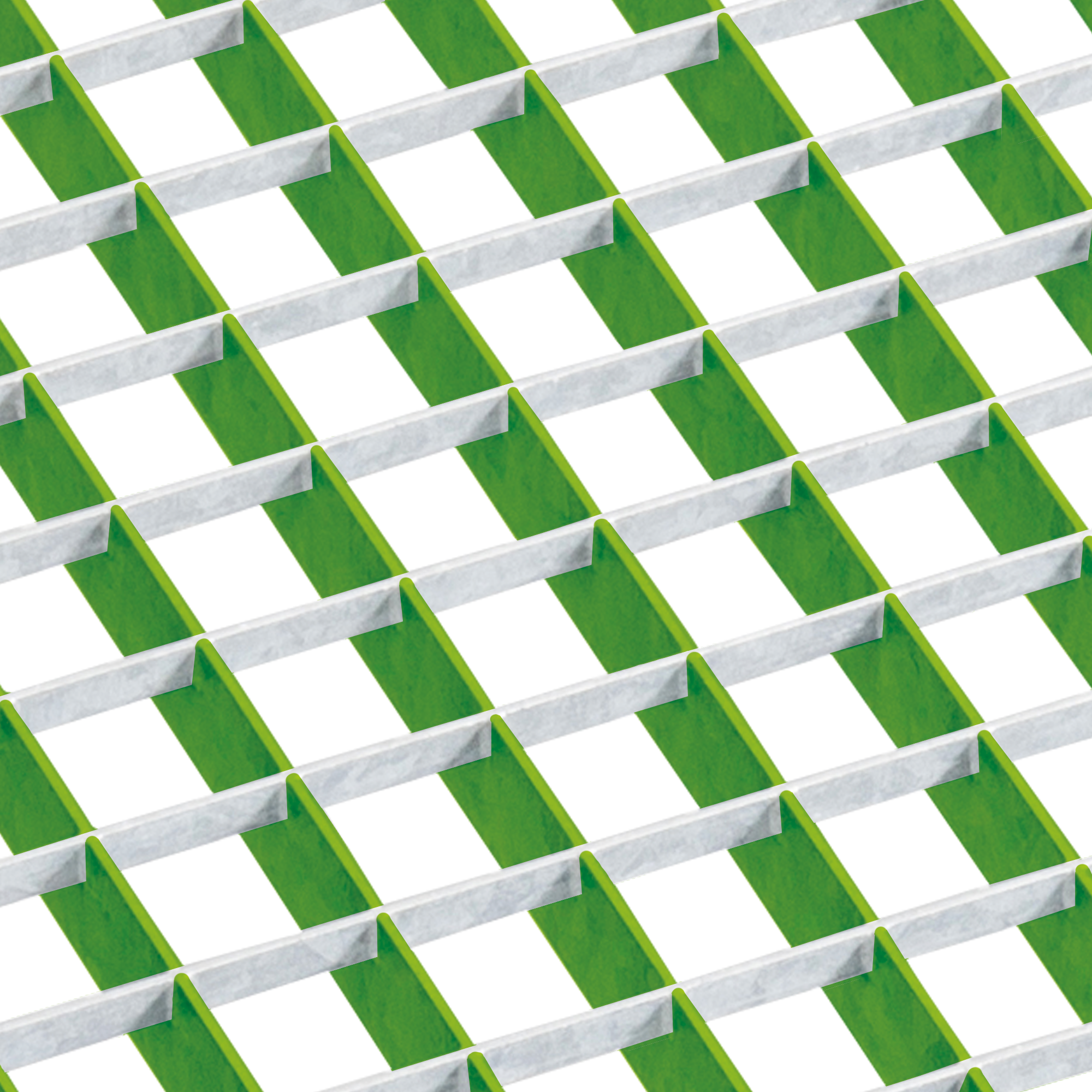

Tragstäbe (TS)
Flacheisen, welche die Last aufnehmen, zueinander parallel angeordnet und rechtwinklig zu den Füllstäben und Stützen.

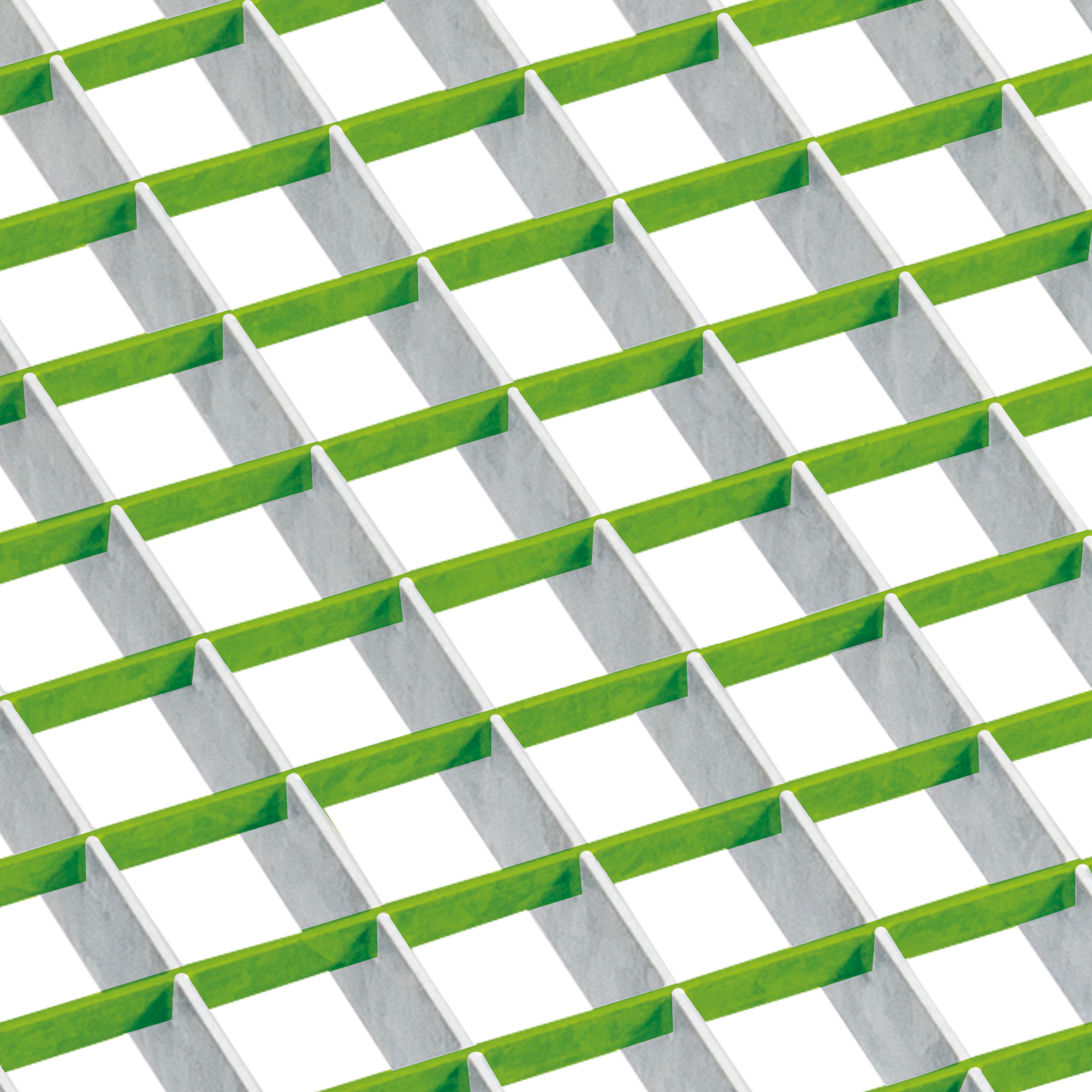

Füllstäbe (FS)
Senkrecht zu den Tragstäben angeordnet, werden die FS durch Pressen mit den TS verbunden. Sie bestehen dann aus „Flacheisen“.
Anordnung der TS und FS
Sie wird durch zwei Werte (in mm) bestimmt, der erste entspricht ihrer Höhe und der zweite ihrer Stärke. Beispiele der Anordnung: 30 / 2 ; 30 / 3 ; 40 / 3 ; …
Stützweite (Tragstabrichtung)
Abstand zwischen den Auflagern auf den die Enden der Füllstäben liegen.

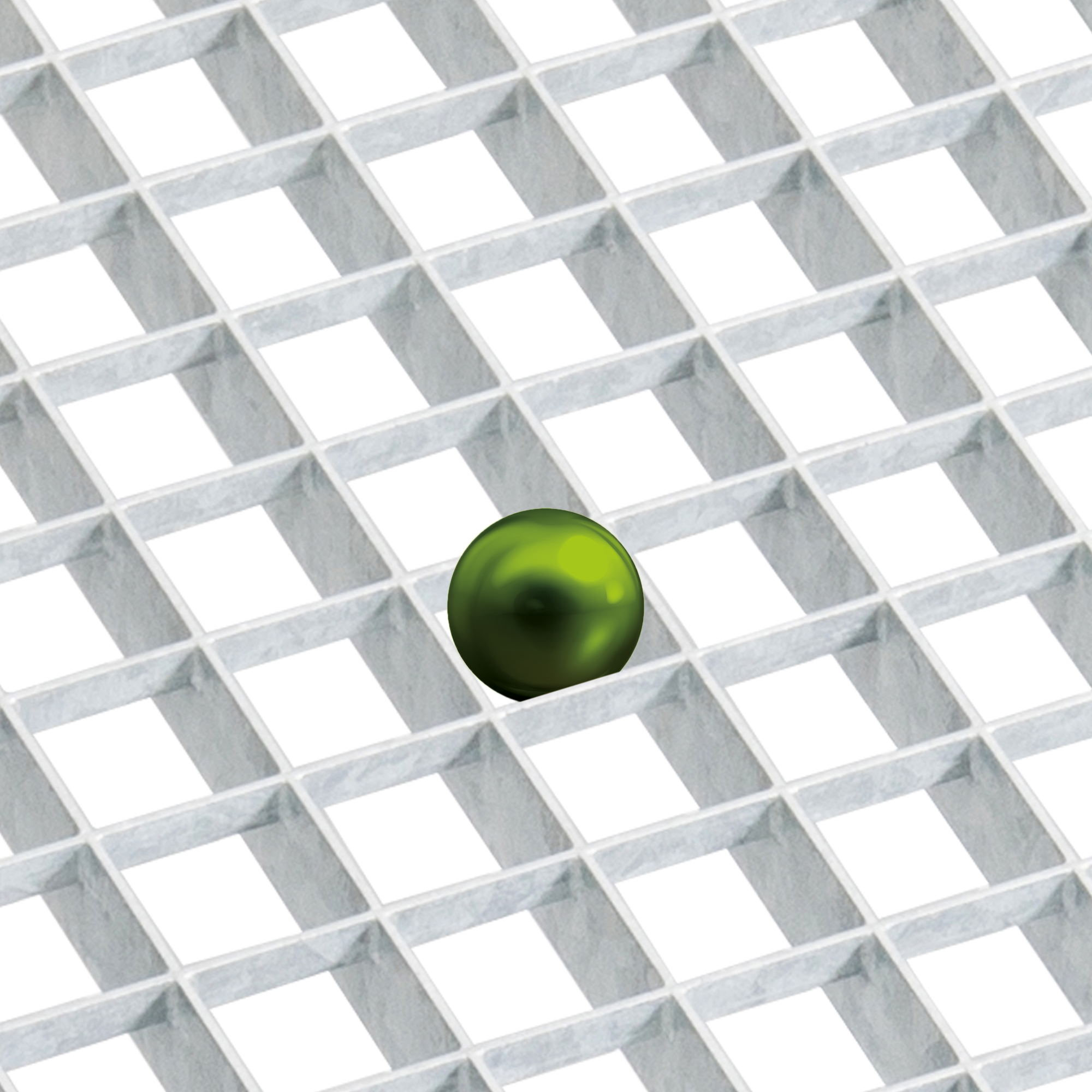

Dichtheit – Sicherheitsmasche
Die Sicherheitsmasche entspricht folgenden Maschenformen: 30 x 19 ; 19 x 30 ; 19 x 19 ; usw. Sie ist besonders für den Industriebereich gefragt (Norm DIN EN ISO 14122) und für eine Kugel von 20 mm Durchmesser undurchlässig.

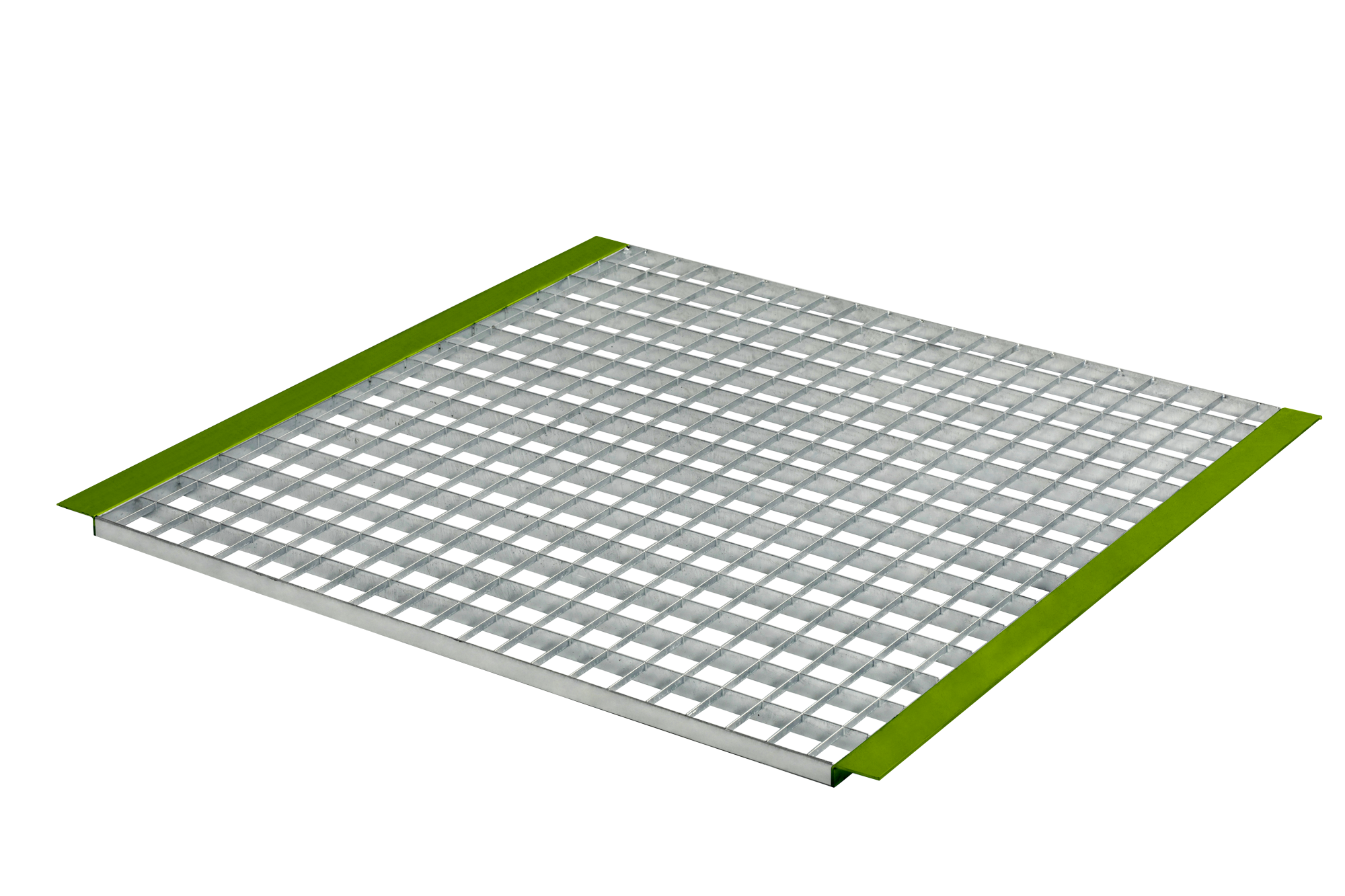

Winkelauflage
Aufgeschweißt auf die Enden der Gitterroste für bestimmte Anwendungen (Bsp.: Regale, Abflussrinnen).
Stahl
Edelstahl
Aluminium

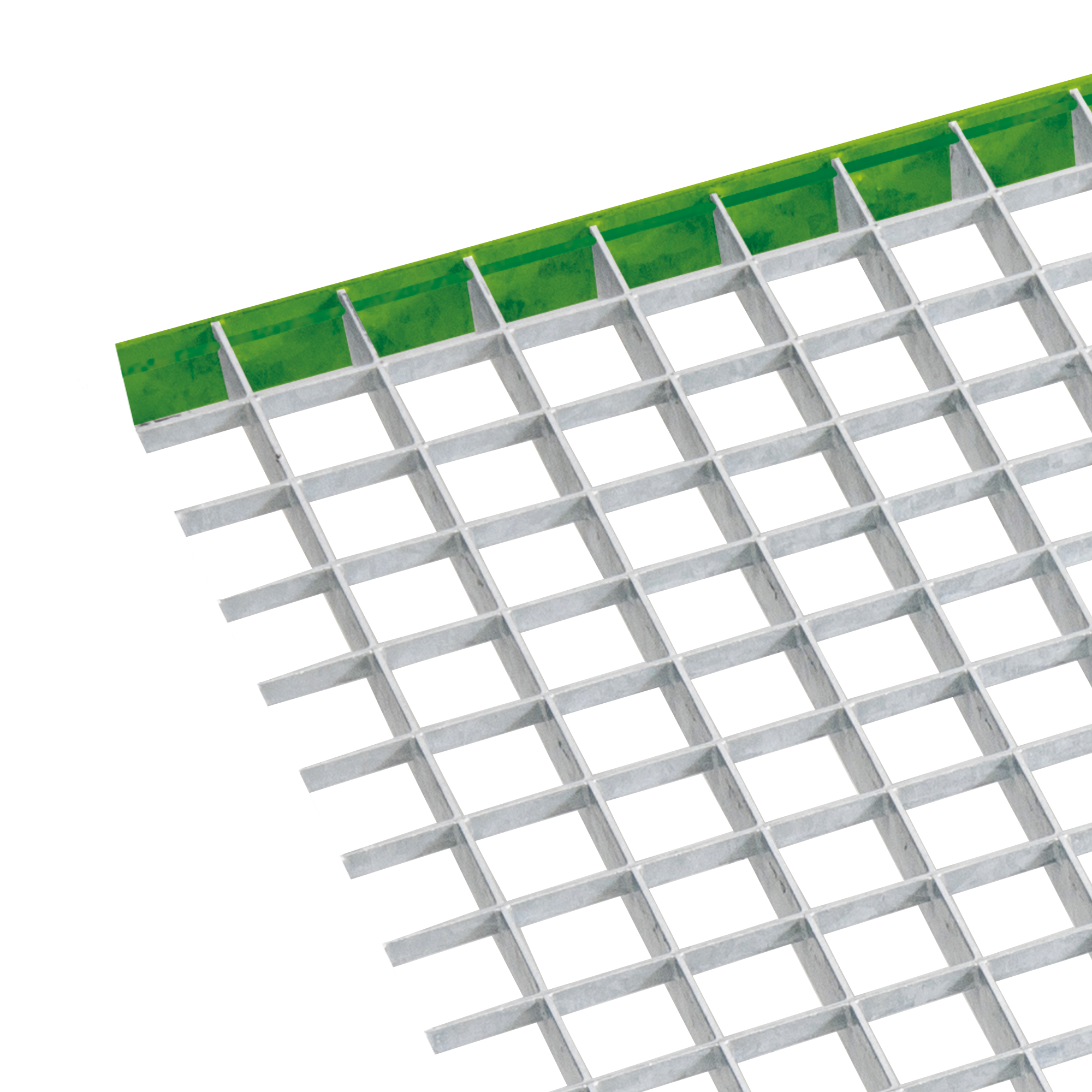

T-Profil Umrandung
Profile, die den äußeren Rahmen der Platten bilden.

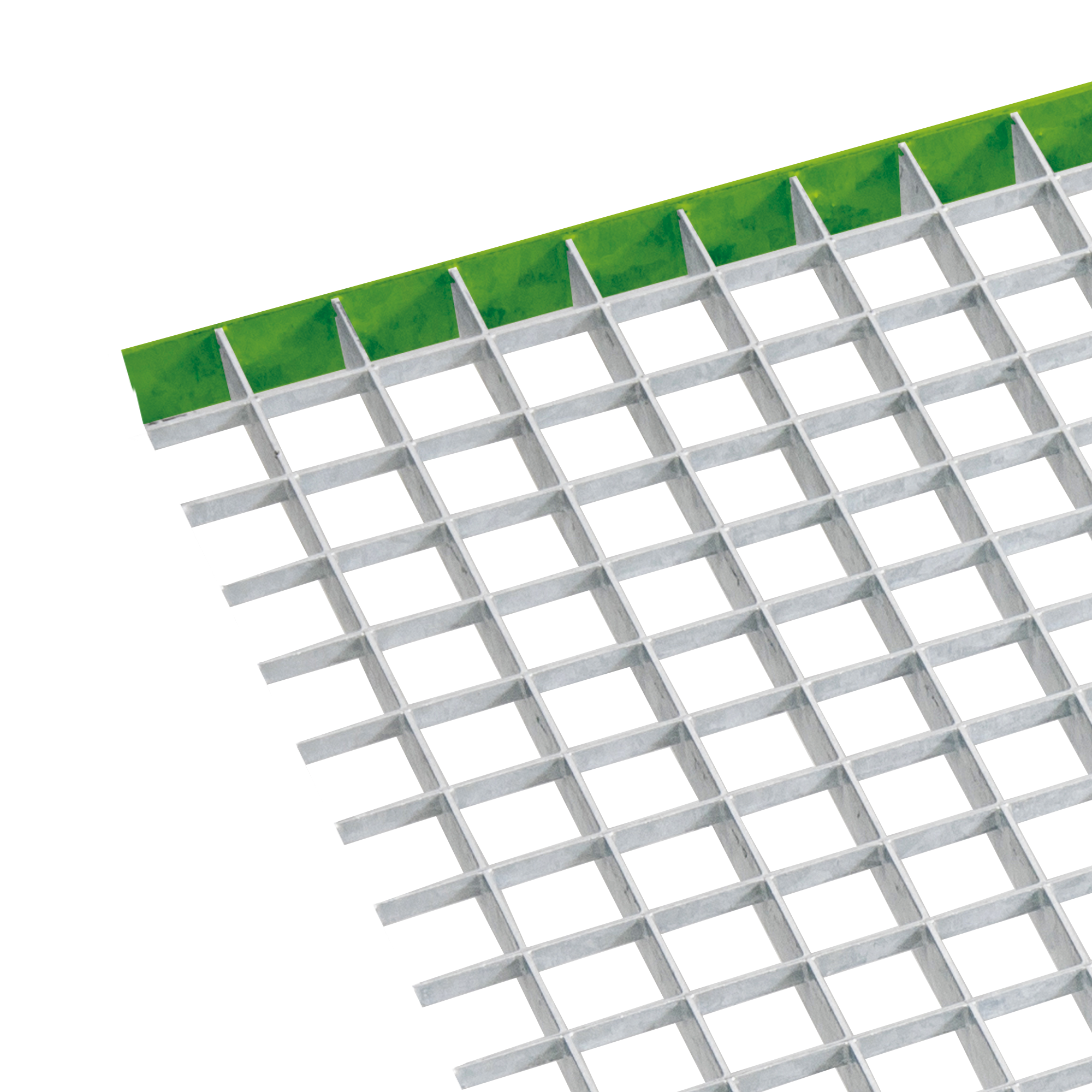

Flach-Profil Umrandung
Profile, die den äußeren Rahmen der Platten bilden.

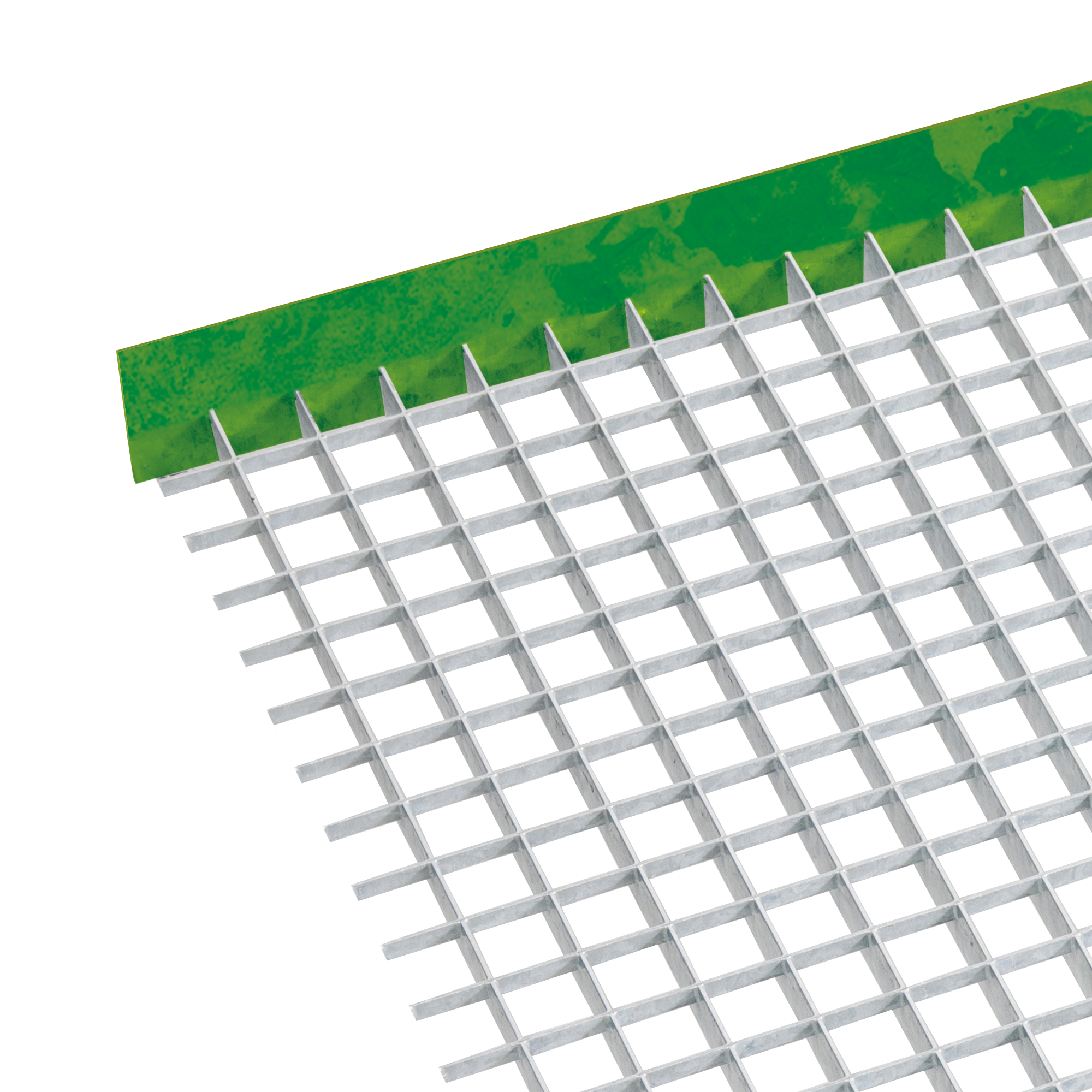

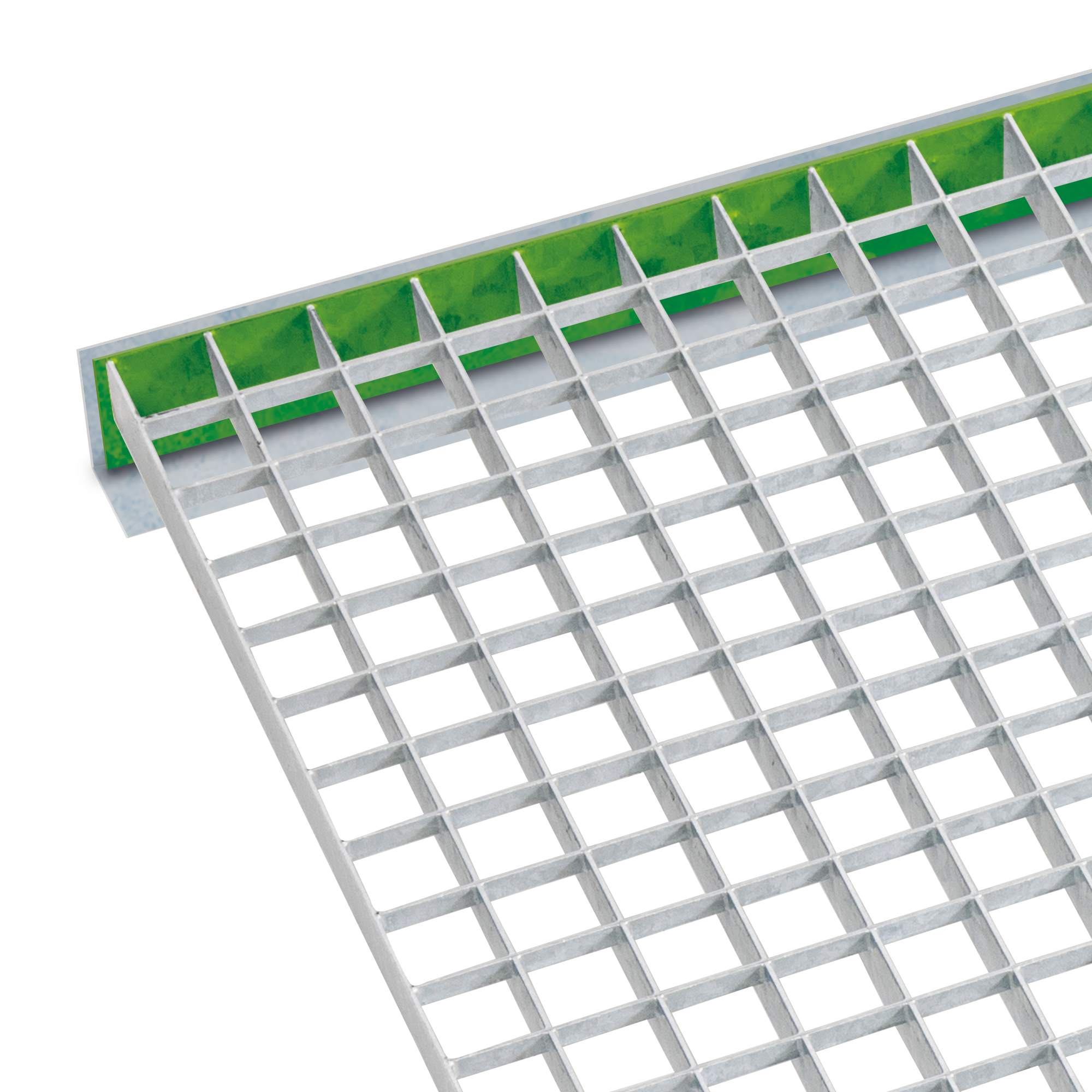

Fußleiste
Auf die Außenseiten der Gitterroste aufgeschweißte Flacheisen. Je nach Anwendung wird dieses Bauteil Fußleiste oder Aufstelzung genannt.
Aufstellung
Auf die Außenseiten der Gitterroste aufgeschweißte Flacheisen. Je nach Anwendung wird dieses Bauteil Fußleiste oder Aufstelzung genannt.
Auf den Trag- und/oder Füllstäben können mehrere Arten Auszackungen durchgeführt werden. Doppelte Auszackungen können nur für Pressgitterroste angeboten werden. Bei Schweißpressrosten kann die Auszackung nur auf den Tragstäben vorgenommen werden.

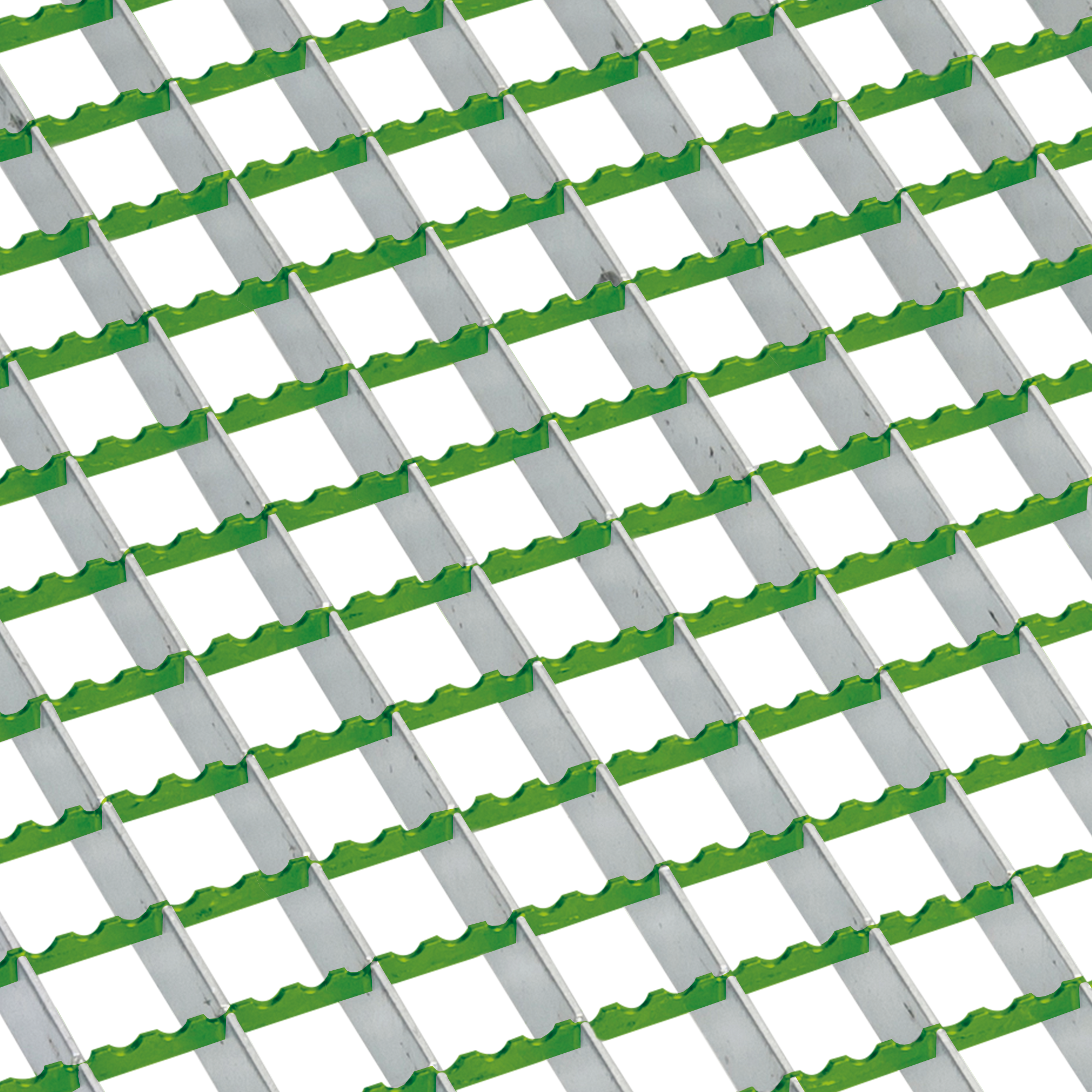

Einfache Auszackung auf FS

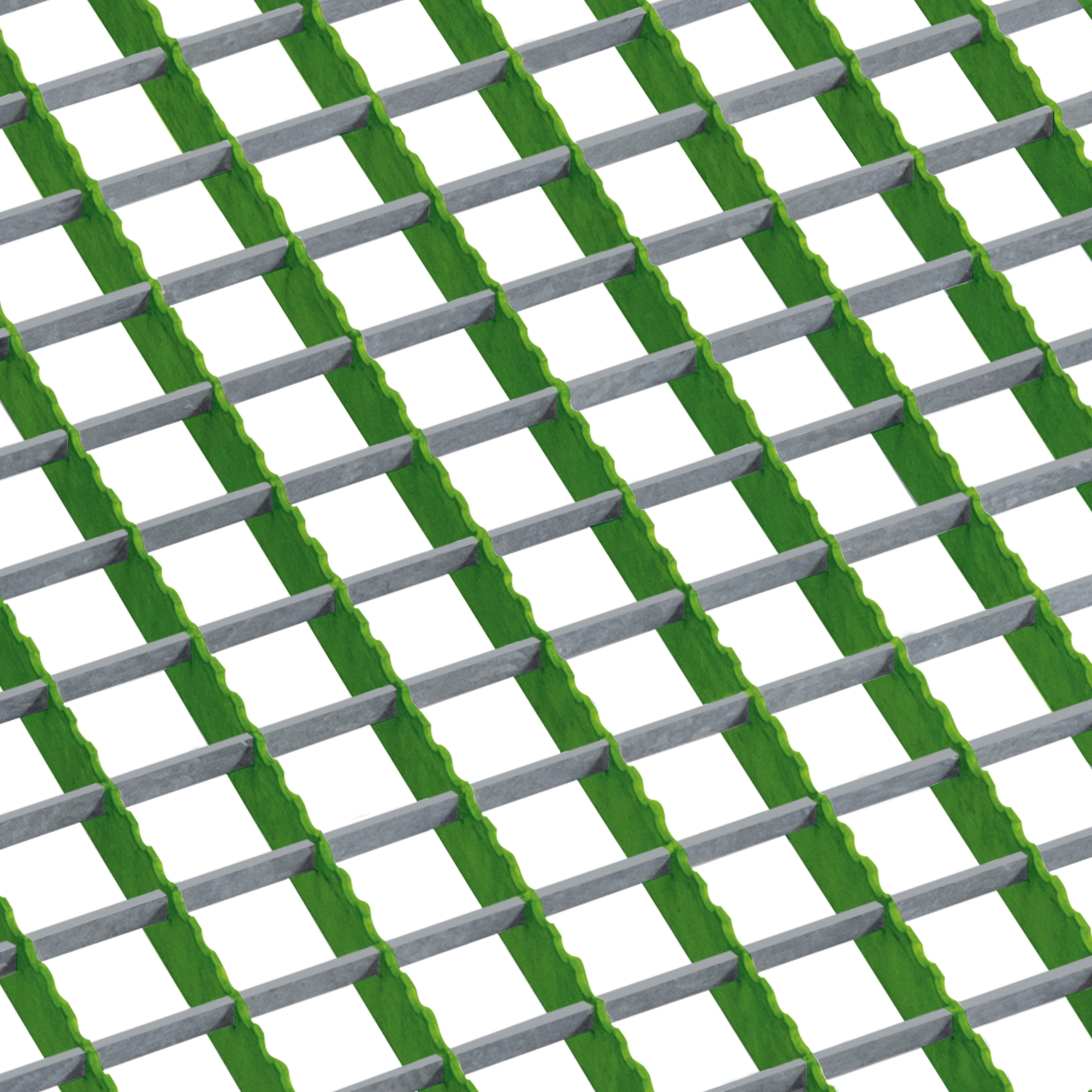

Einfache Auszackung auf TS

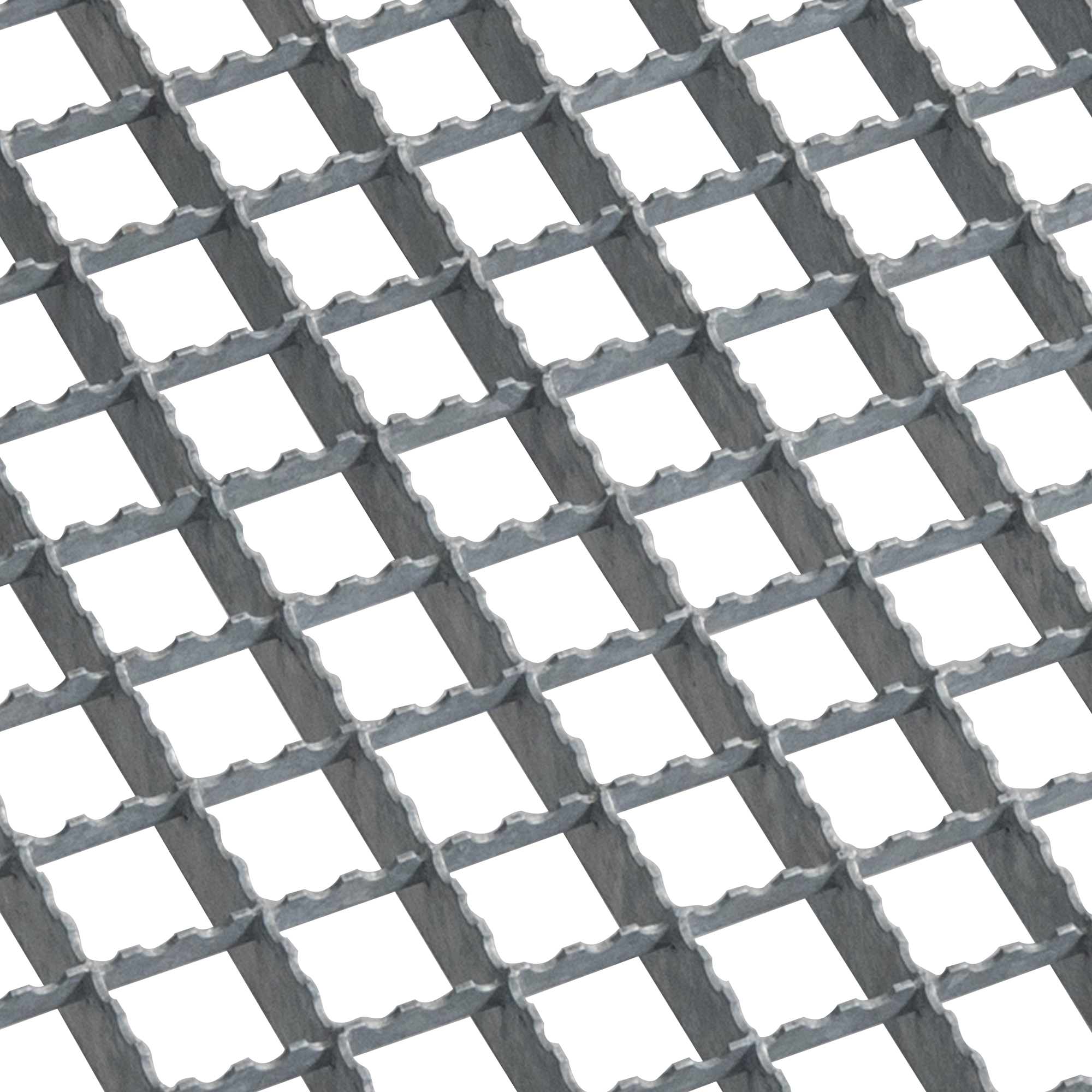

Doppelte Auszackung auf TS und FS
ISO 14122 : Ortsfeste Zugänge zu maschinellen Anlagen
ISO 14122-2 : Arbeitsbühnen und Laufstege
ISO 14122-3 : Treppen, Treppenleitern und Geländer
RAL-GZ 638 : Güte- und Prüfbestimmungen für Gitterroste
RAL-GZ 639 : Güte- und Prüfbestimmungen für Blechprofilroste
EN ISO 1461 : Wichtigstes Regelwerk zum Feuerverzinken (Stückverzinken)
EN 10025 : Stahlsorten
